XRW-300C熱變形維卡軟化點(diǎn)溫度測定儀主要用于非金屬材料（如塑料、橡膠、尼龍、電絕緣材料等）的熱變形及維卡軟點(diǎn)溫度的測定。該儀器操作方便、控制準(zhǔn)確，是一種智能化的測試儀器。適用于大專院校，單位及產(chǎn)品質(zhì)量監(jiān)督檢驗(yàn)單位。

主要用于高分子材料（如塑料、橡膠、尼龍、電絕緣材料等）的熱變形及維卡軟化點(diǎn)溫度的測定。

一、功能及特點(diǎn)：

XRW-300C熱變形、維卡軟化點(diǎn)溫度測定儀采用具有Windows 98、Windows2000或WindowsXP中文操作界面，配控制軟件，在試驗(yàn)過程中，可以時(shí)實(shí)監(jiān)控試驗(yàn)溫度、試驗(yàn)變形量的曲線走向，并動(dòng)態(tài)地時(shí)實(shí)繪制溫度、變形量的曲線，實(shí)現(xiàn)歷史存盤，打印試驗(yàn)報(bào)告，以便今后隨時(shí)查詢以前的試驗(yàn)數(shù)據(jù)，進(jìn)行各種實(shí)驗(yàn)數(shù)據(jù)的對比研究，是一種智能化的測試儀器，當(dāng)用鼠標(biāo)點(diǎn)擊形變——溫度曲線的任何一處時(shí)，界面會(huì)自動(dòng)顯示該處的變形量及溫度值。

該儀器為立式柜結(jié)構(gòu)，恒溫介質(zhì)箱內(nèi)采用45º雙螺旋自動(dòng)攪拌系統(tǒng)，油箱具有結(jié)構(gòu)，溫度均勻性好，精度保持±0.5℃。并采用的可控硅控制溫度，位移傳感器具有精調(diào)、微調(diào)雙調(diào)整方式，具有急停開關(guān)，后控制面版為帶鎖的門式結(jié)構(gòu)，機(jī)器檢修、維修方便，升降系統(tǒng)為一體機(jī)型，減少噪音。故此，介質(zhì)的溫度梯度小，恒溫均勻，當(dāng)試驗(yàn)溫度達(dá)到上限設(shè)定溫度時(shí)自動(dòng)停止加熱，試驗(yàn)架具有自動(dòng)升降功能，操作簡單，在同類機(jī)型中具有優(yōu)良的性能價(jià)格比。

二、符合標(biāo)準(zhǔn)：

GB/T 1633-2000(idt ISO 306:1994)維卡軟化溫度（VST）的測定

GB/T 1634.1-2004(idt ISO75-2:2003)塑料 負(fù)荷變形溫度測定（通用試驗(yàn)方法）

GB/T 1634.2-2004塑料 負(fù)荷變形溫度測定（塑料、硬橡膠和長纖維增強(qiáng)復(fù)合材料）

GB/T 1634.3-2004塑料 負(fù)荷變形溫度測定（熱固性層壓材料）

GB/T 8802-2001(eqv ISO 2507:1995) 熱塑性塑料管材、管件維卡軟化溫度的測定

ISO2507、ISO 75、ISO 306、ASTM D 1525、ASTM D 648

三、基本概念：

維卡（VST）定儀：把試樣放在液體介質(zhì)或加熱箱中，在等速升溫條件下測定標(biāo)準(zhǔn)壓針在（50+1）N力的作用下，壓入從管材或管件上切取的試樣內(nèi)1mm時(shí)的溫度。

熱變形（HDT）定義：標(biāo)準(zhǔn)試樣以平放（）或側(cè)立方式承受三點(diǎn)彎曲恒定負(fù)荷，使其產(chǎn)生GB/T 1634相關(guān)部分規(guī)定的其中一種彎曲應(yīng)力，在勻速升溫條件下，測量達(dá)到與規(guī)定的彎曲應(yīng)變增量相對應(yīng)的標(biāo)準(zhǔn)撓度時(shí)的溫度。

側(cè)立：分“平放”與“側(cè)立”兩種，并明確指出，平放方式，側(cè)立方式僅是備選，并將被撤銷。

跨度：支座與試樣兩條接觸線之間距離，由一種（100mm）改為兩種64mm(平放)和100mm（側(cè)立），并規(guī)定了容差要求即跨度L應(yīng)為（100+1）mm，跨度L為（64+1）mm。

負(fù)荷變形溫度的三種方法

A法：1.80Mpa彎曲應(yīng)力

B法：0.45MPa彎曲應(yīng)力

C法：8.00MPa彎曲應(yīng)力

施加力的計(jì)算：

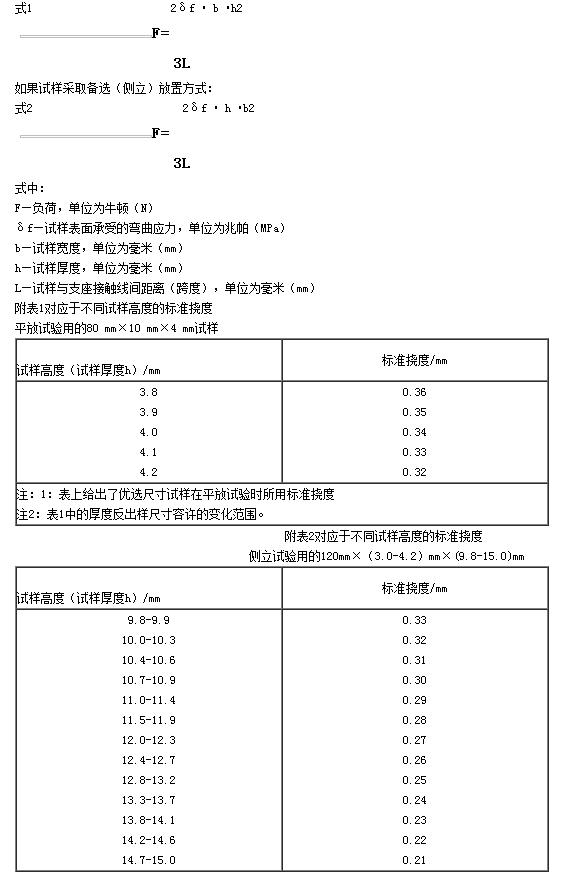

在GB/T 1634所采用的三點(diǎn)加荷法中，施加到試樣上的力F，以N為單位，作彎曲應(yīng)力δf的函數(shù)，由式1或式2計(jì)算：

如果試樣采?。ㄆ椒牛┓胖梅绞?/p>

 四、儀器的主要性能指標(biāo)：

溫度控制范圍：室溫-300℃

升溫速率：120℃/h，50℃/h

油浴大溫度測量誤差：+0.5℃

大溫度控制誤差：(12+1)℃/6min（熱變形試驗(yàn)）

(5+0.5)℃/6min（維卡試驗(yàn)）

熱變形撓度：見表1，表2

維卡變形撓度：1mm

大形變測量誤差：+0.005mm

試樣架數(shù)量：3個(gè)

1#砝碼重量（即負(fù)載桿、標(biāo)準(zhǔn)壓頭、傳感器測頭、托盤、螺絲）：68g+1g

加熱介質(zhì)：甲基硅油（200厘斯以下，閃點(diǎn)300℃以上）

冷卻方式：150°以上自然冷卻，150°以下水冷或自然冷卻

大加熱功率：3kw

主電源：220V+10%，1， 50HZ；

中文版操作系統(tǒng)的試驗(yàn)應(yīng)用軟件一套

配聯(lián)想電腦一臺(tái)：英特爾奔騰處理器、512M 內(nèi)存、80G 硬盤、16倍速DVD、19“液晶顯示器、集成顯卡、集成網(wǎng)卡、聲卡

五、設(shè)備標(biāo)準(zhǔn)配置：

砝碼：
